系统采用光学无接触检测技术，实时不间断地记录并保存刚性、柔性接触网及其附属设备的高清图像信息。结合接触网图像检测结果，能自动识别接触网附属设备缺陷。系统主要由相机组件、激光触发组件、数据采集系统及配套软件等组成。
对于刚性接触网，可实现对A/B型垂直悬吊及安装底座、A/B型单支悬吊槽钢及安装底座、T型头螺栓、中心锚节及安装底座、接线端子及安装底座、绞线固定卡、汇流排接地线线夹、B型汇流排线夹、D型汇流排线夹、刚性悬挂弹性绝缘组件、接触网异物、分段绝缘器、架空地线、上网电缆及固定排架、环网电缆、道岔接触网等的高清成像与缺陷识别；对于柔性接触网，可实现对平腕臂、斜腕臂、承力索、定位装置、吊柱、接触网异物、支柱、腕臂底座及绝缘子、吊弦、接触网附加导线（辅助配线及架空地线）、环网电缆、上网电缆、锚段关节电连接、下锚装置、道岔接触网、分段绝缘器等区域的高清成像与缺陷识别。
主要功能包括：
1. 应满足100km/h检测速度。
2. 系统应采用图像识别的方式，在车辆运行过程中完成对定位装置的精准触发，并将图像数据与线路里程信息关联，获得完整的定位装置图像数据，形成一杆一档。
3. 系统软件应能输出巡检采集原始图像数据，实现行车沿线接触网设施全景高清成像，可直观、清晰地分辨悬挂实景，支持图像局部放大显示功能。
4. 成像图片应采用JPEG压缩编码标准压缩。
5. 系统应具有图像采集、分析、报告发布及复核维护的闭环管理功能，并能实现采集设备状态监控等功能。
6. 系统应具有对接触网零部件状态松、脱、裂等典型缺陷的自动识别功能。
7. 系统应具有对设备状态、日志、人员操作等重要信息的记录功能。
8. 系统主机具有不少于2000km的数据存储能力。
1. 精准触发、漏误率低

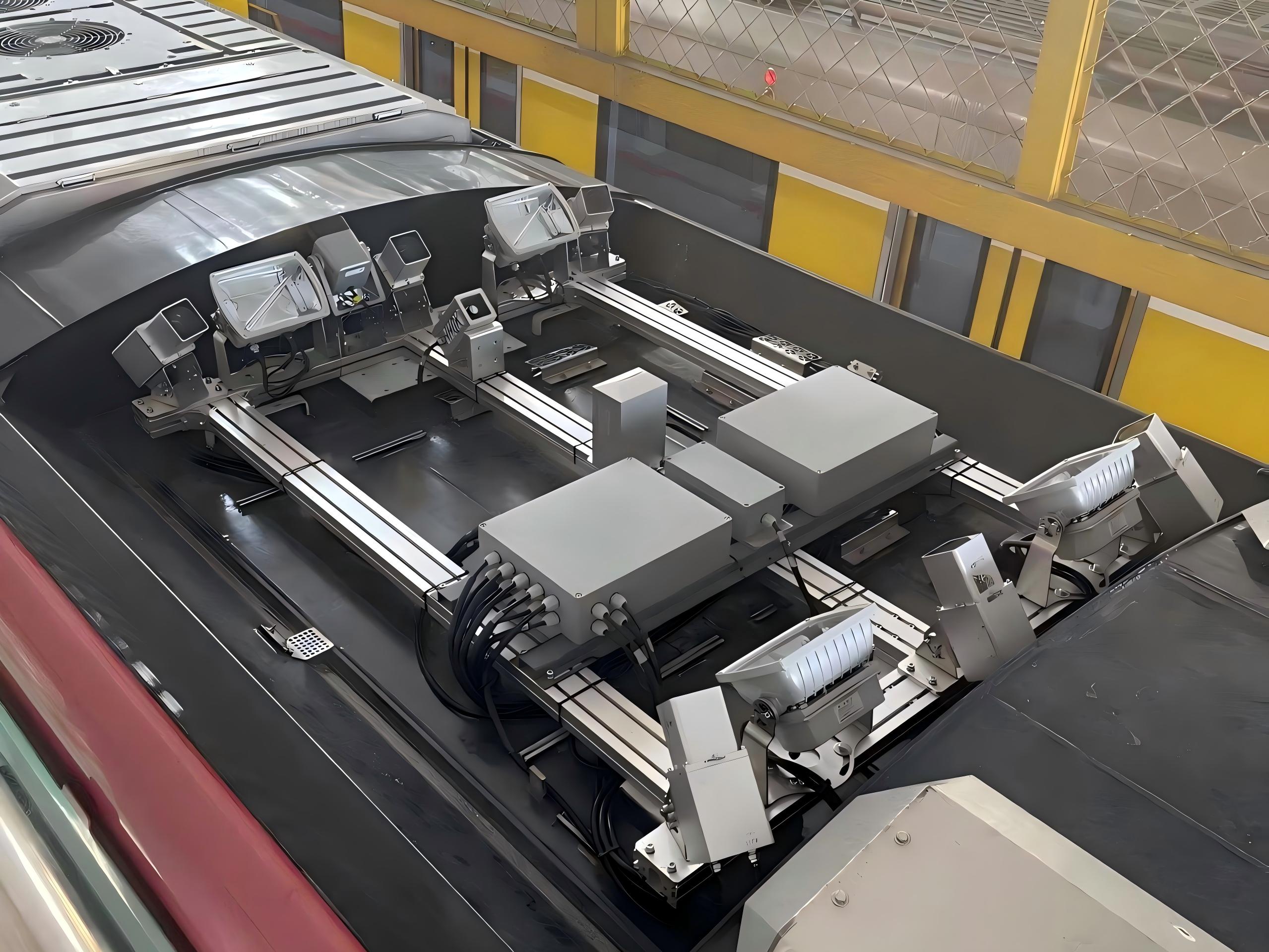

一套接触网悬挂状态检测监测装置包括4个触发装置，保证正反精准触发。该装置在多地经过了大量的实际使用。可兼容多种导高范围，自动适应隧道、桥梁、站场、弯道等各种场景。漏触发率和误触发率低于0.1%。
2. 高清成像、刚柔适用
我司4C检测装置采用多个不低于5000万像素的高清工业相机对接触网支持结构各部位实现高清成像。高清成像范围覆盖整个接触网支持结构，适应不同导高及跨距的刚性、柔性接触网。
3. 吊弦居中、细节清晰
我司的吊弦触发模块通过激光和工业相机对接触线进行高频成像，识别图像特征，从而找出吊弦位置并实时给出拍摄信号。该装置触发精准延时极低，使得吊弦成像在图像居中位置，成像效果极好，细节清晰。
